Innovative Sensorfolie könnte herkömmliche Touchscreens ersetzen.
Technologien zur Erstellung dreidimensionaler Abbildungen sind auf dem Vormarsch. Zuletzt sorgte hierbei vor allem der Prototyp eines Zukunfts-Smartphones , das völlig ohne Display auskommt, für Furore. Nun haben Forscher der Universität Linz in der Fachzeitschrift "Optics Express" ein Konzept für eine neuartige 3D-Kamera auf Basis einer flexiblen Sensorfolie vorgestellt. Die Technologie könnte in Zukunft etwa als Benutzerinterface für Smartphones dienen und herkömmliche Touchscreens ersetzen.
3D-Kameras und Scanner sind etwa in Form von Spielkonsolen schon längst im Alltag angekommen. Für viele mögliche Anwendungen sind sie allerdings zu sperrig und unflexibel. Das wollen Oliver Bimber, Leiter des Instituts für Computergrafik der Uni Linz, und sein Team nun ändern.
Das Herzstück der neuen Entwicklung ist eine flexible, lichtempfindliche Folie (Fotos oben). Im Gegensatz zu herkömmlichen Bildsensoren wertet sie das auftreffende Licht jedoch nicht Pixel für Pixel aus, sondern leitet die Lichtimpulse zunächst an ihre Ränder weiter. Dort werden sie von Detektoren eingefangen und ausgewertet. Ähnlich wie in einem Computertomografen kann aus diesen Informationen dann ein Bild rekonstruiert werden.
>>>Nachlesen: Smartphones künftig völlig ohne Display
System braucht keine Linsen
Das System kommt also ohne bildgebende optische Komponenten wie etwa Linsen aus, benötigt dafür aber eine sehr spezielle Art der Beleuchtung. Es reicht nicht, wie sonst üblich, ein Objekt gleichmäßig auszuleuchten, sondern die Lichtquelle muss ein sogenanntes Rauschmuster erzeugen - eine Projektion aus hellen und dunklen Pixeln in zufälliger Anordnung.
Dadurch werden immer nur gewisse Teile des Objekts beleuchtet, andere bleiben dunkel. Das ermöglicht es der Software, aus den am Rand der Folie gemessen Lichtintensitäten ein dreidimensionales Bild des Objekts zu rekonstruieren. Dazu sind allerdings eine Vielzahl von aufeinanderfolgenden Messungen mit unterschiedlichen Rauschmustern nötig - ein Prozess, der zurzeit noch mehrere Sekunden in Anspruch nimmt.
Endziel ist eine 3D-Kamera, die nur aus einer Folie besteht

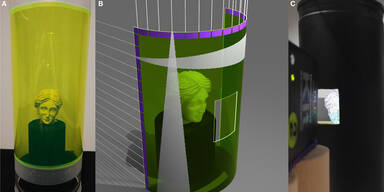

Zur Demonstration haben die Forscher ihren Foliendetektor zu einem Halbzylinder gebogen und um ein kleines Objekt - eine Büste einer Frau - platziert. "Dieses Ergebnis stellt für uns eigentlich nur einen Zwischenschritt dar", so Bimber gegenüber der APA. "Unser Ziel ist es, eine 3D-Kamera zu entwickeln, die tatsächlich nur aus einer Folie besteht, also ohne speziellen Projektor zur Beleuchtung auskommt."
Dazu wollen die Forscher die Folie in Zukunft um eine zusätzliche Schicht erweitern - eine sogenannte codierte Blende. Solche Blenden sind in winzige Teilbereiche unterteilt, die unabhängig voneinander von transparent auf lichtundurchlässig geschaltet werden können und so quasi die Rolle des projizierten Rauschmusters übernehmen.
>>>Nachlesen: Armband macht Hand zum Smartphone
Praktische Erweiterung der Touch-Eingabe
Laut Bimber könnte die Wahl spezieller anstelle rein zufälliger Muster die Messdauer noch verringern. Grundsätzlich gelte aber, je höher die gewünschte Auflösung, desto länger die Messzeit. "Unsere Methode zielt aber ohnehin nicht darauf ab, herkömmliche 3D-Kameras zu ersetzten". Vielmehr gehe es darum, eine neue Art von Benutzerinterfaces zu schaffen. So könnte eine solche Folienkamera etwa die Funktion von Touchpads bzw. Bildschirmen um die Erkennung dreidimensionaler Handbewegungen erweitern.
